車両詳細
Vehicle Detail

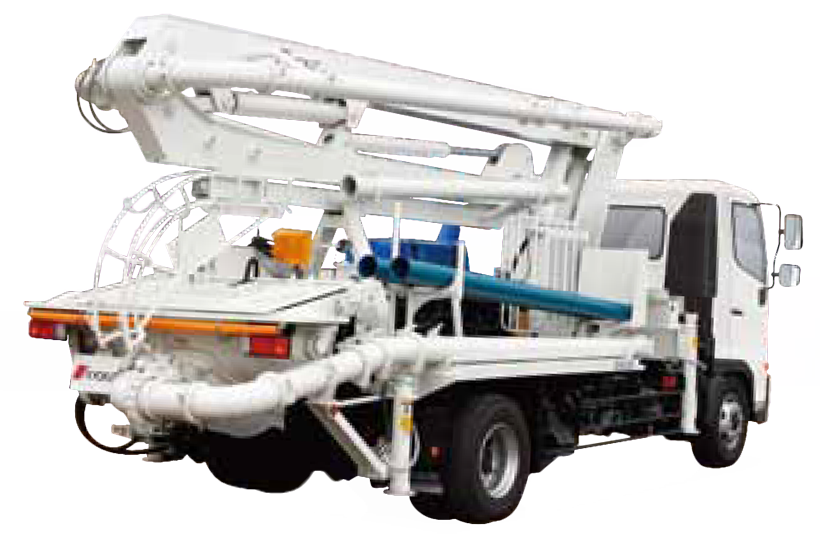

ピストンクリート

PY90-17

特 長

17mロングブームを駆使した機動力と大型車並みの吐出能力。
コンパクトかつパワフル設計の究極両立ポンプ車。

主な仕様

主要諸元

性能

  • 型式
  • PY90-17
  • 仕様
  • 8B仕様
  • 最大吐出量
  • 90㎥/h(標準)、65㎥/h(高圧)
  • 最大吐出圧力
  • 5.9MPa(標準)、8.5MPa(高圧)
  • 残コン排出方式
  • 水洗
  • 最大骨材寸法
  • 40mm

ポンプ本体

  • コンクリートシリンダ数
  • 2
  • シリンダ径×ストローク
  • Φ205mm×1,150mm
  • ホッパ
  • 容積:0.43㎥
    地上高:約1,290mm
  • 水タンク容量
  • 450L

水ポンプ

  • 型式
  • 複動ピストン式
  • 配管洗浄時
  • 最大吐出量 20㎥/h
    最大吐出圧力 8.0/6.6MPa
  • 車体洗浄時
  • 最大吐出量 18L/min
    最大吐出圧力 7.0/5.7MPa

ブーム

  • ブーム型式
  • 全油圧3段屈折式
  • 最大長さ
  • 13.7m
  • 最大地上高
  • 16.6m
  • 旋回角度
  • 360°全旋回
  • 操作方式
  • 電磁油圧式(手動・リモコン両用)
  • コンクリート輸送管径
  • 125A

アウトリガ

  • 形式
  • 手動引出し、ジャッキ油圧式
  • フロント張出スパン
  • 標準4,295mm/ワイド4,700mm
  • リヤ張出スパン
  • 3,050mm
  • ジャッキ反力
  • フロント:88kN(9t)
    リヤ:88kN(9t)

その他

  • 操作方式
  • コントロールパネルによる集中制御
  • 架装シャシ
  • GVW11t車級
  • 車両全長
  • 約7,550mm
  • 車両全幅
  • 約2,240mm
  • 車両全高
  • 約2,960mm
  • 乗員
  • 3
  • 車両総重量
  • 約10,500kg

圧送性能

ポンプ能力線図

設置寸法

省スペースアウトリガー

外観図

外観図

ブーム作業範囲図

ブーム作業範囲図
