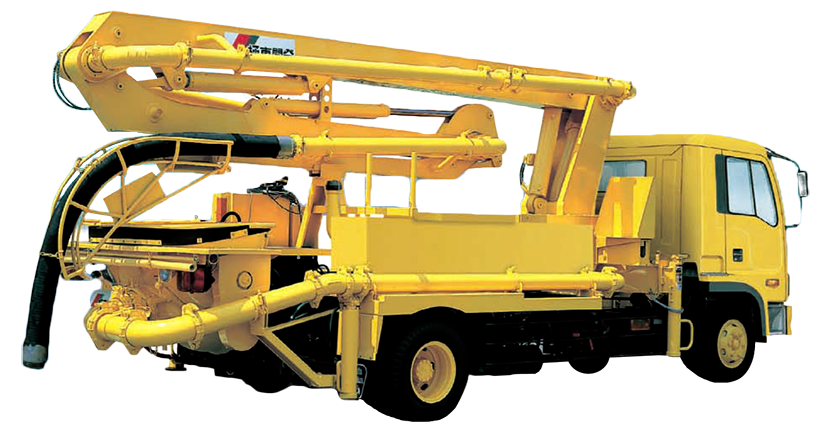

ピストンクリート
PY75B-16B
特 長
吐出量75㎥/hポンプと最大地上高16mの3段屈折ブームを搭載。
中小規模の打設現場で威力を発揮。
主な仕様
主要諸元
性能
- 型式
- PY75B-16B
- 仕様
- 8B仕様
- 理論吐出量
- 78㎥/h(標準)、55㎥/h(高圧)
- 理論吐出圧力
- 3.2MPa(標準)、4.9MPa(高圧)
- コンクリートスランプ値
- 5~23cm
- 残コン排出方式
- 水洗
- 輸送管径
- 125A
- 最大骨材寸法
- 40mm
ポンプ本体
- コンクリートシリンダ数
- 2
- シリンダ径×ストローク
- Φ205mm×1,150mm
- ホッパ
- 容積:0.35㎥
地上高:いすゞ 約1.25m/日野 約1.17m
- 水タンク容量
- 485L
水ポンプ
- 型式
- 複動ピストン式
- 配管洗浄時
- 最大吐出量 25㎥/h
最大吐出圧力 4.9MPa
- 車体洗浄時
- 最大吐出量 40L/min
最大吐出圧力 4.9MPa
ブーム
- ブーム型式
- 全油圧3段屈折式
- 最大長さ
- 12.4m
- 最大地上高
- 15.5m
- 旋回角度
- 360°全旋回
- 操作方式
- 電磁油圧式(手動・リモコン両用)
- コンクリート輸送管径
- 125A
- アウトリガー
- 形式:手動引出し、ジャッキ油圧式
フロント張出スパン:3.8m(最大)
リアスパン:3.1m(最大)
ジャッキ反力 フロント:78kN(8t)
リヤ:69kN(7t)
その他
- 操作方式
- コントロールパネルによる集中制御
- 架装シャシ
- 積載5.5t車級
- 車両全長
- 約7,500mm
- 車両全幅
- 約2,200mm
- 車両全高
- 約3,000mm
- 車両重量
- 約8,900kg
- 乗員
- 3
- 車両総重量
- 約9,065kg

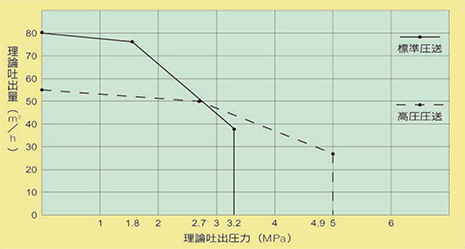

圧送性能

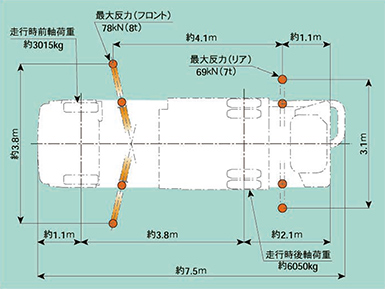

設置寸法

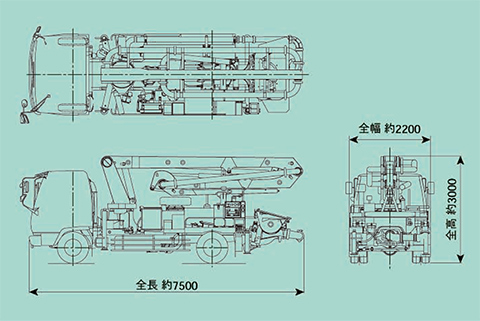

外観図

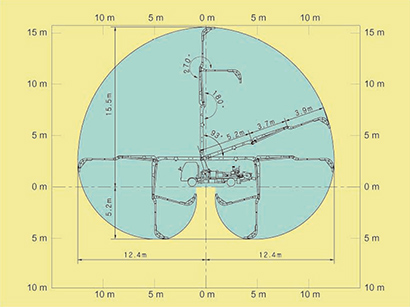

ブーム作業範囲図
