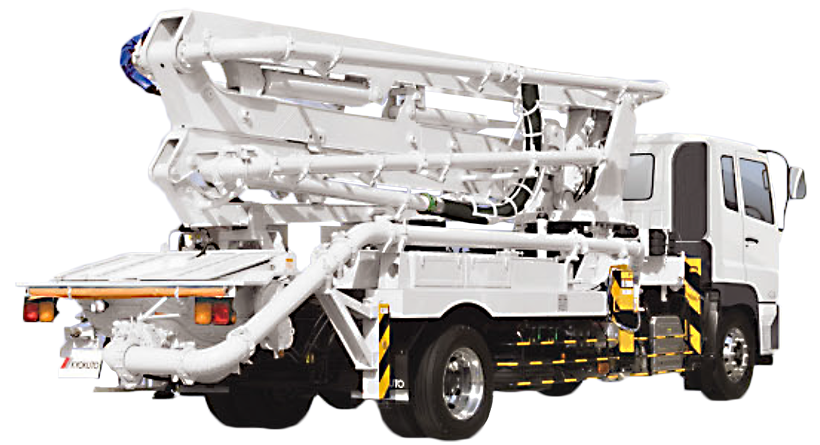

ピストンクリート

PY115A-26C

特 長

最大吐出圧7.8Mpa。最大吐出量115㎥/h。
充実した装備を搭載した、M型4段屈折ブーム付ピストンクリート。

主な仕様

主要諸元

性能

  • 型式
  • PY115A-26C
  • 最大吐出量
  • 8B仕様 100㎥/h(標準)、70㎥/h(高圧)
    9B仕様 115㎥/h(標準)、80㎥/h(高圧)
  • 最大吐出圧力
  • 8B仕様 5.6MPa(標準)、7.8MPa(高圧)
    9B仕様 4.6MPa(標準)、6.6MPa(高圧)
  • 残コン排出方式
  • 水洗
  • 最大骨材寸法
  • 40mm

ポンプ本体

  • コンクリートシリンダー数
  • 2
  • シリンダ径×ストローク
  • 8B仕様 Φ205mm×1,650mm
    9B仕様 Φ225mm×1,650mm
  • ホッパー
  • 容積:0.5㎥ 地上高:約1,250mm
  • 水タンク容積
  • 400L

水ポンプ

  • 型式
  • 複動ピストン式
  • 配管洗浄時
  • 最大吐出量 25㎥/h
    最大吐出圧力 4.9MPa
  • 車体洗浄時
  • 最大吐出量 40L/min
    最大吐出圧力 4.9MPa

ブーム

  • ブーム型式
  • 全油圧4段屈折式
  • 最大長さ
  • 21.8m
  • 最大地上高
  • 25.8m
  • 旋回角度
  • 360°全旋回
  • 操作方式
  • 電磁油圧式(手動・リモコン両面)
  • コンクリート輸送管径
  • 125A
  • アウトリガー
  • 形式:手動引出し、ジャッキ油圧式
    フロント張出スパン:5,430mm(最大)
    センター張出スパン:5,430mm(最大)
    リヤスパン:2,200mm(固定)
    ジャッキ反力 フロント:127kN(13t)
           センター:157kN(16t)
           リヤ:78kN(8t)

その他

  • 操作方式
  • PLCコントロールパネル
  • 架装シャシ
  • GVW16t級(積載8t車級)
  • 車両全長シャシ
  • 約9,800mm
  • 車両全幅シャシ
  • 約2,490mm
  • 車両全高シャシ
  • 約3,500mm
  • 車両重量乗員
  • 3名
  • 車両総重量
  • 約16,765kg

圧送性能

ポンプ能力線図

設置寸法

省スペースアウトリガー

外観図

外観図

ブーム作業範囲図

ブーム作業範囲図
