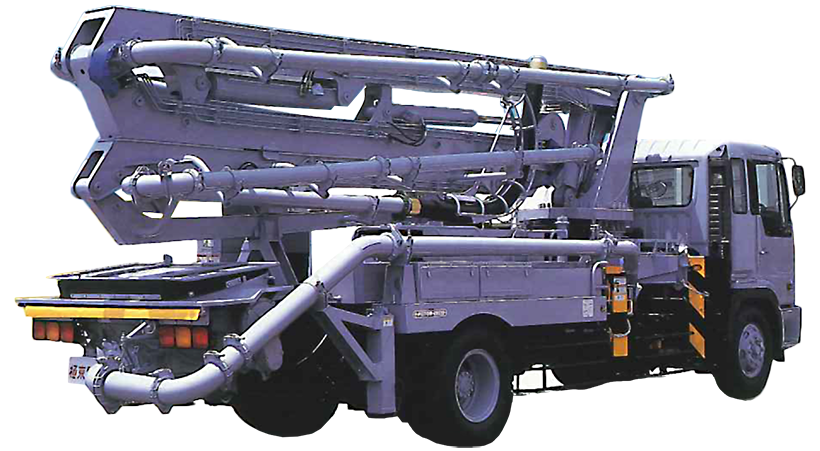

ピストンクリート

PY115-26

特　長

クラス最長の最大地上高25.8m、M型4段屈折ブームと
吐出量115㎥/hポンプを搭載したピストンクリート。

主な仕様

主要諸元

性能

• 型式
• PY115-26

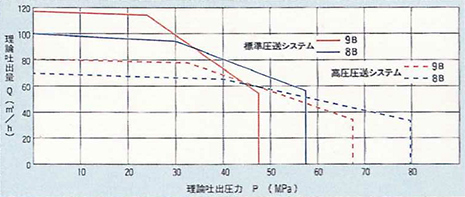

• 理論吐出量
• 8B仕様 100㎥/h(標準)、70㎥/h(高圧)
  9B仕様 115㎥/h(標準)、80㎥/h(高圧)

• 理論吐出圧力
• 8B仕様 5.6MPa(標準)、7.8MPa(高圧)
  9B仕様 4.6MPa(標準)、6.6MPa(高圧)

• コンクリートスランプ値
• 5～23cm

• 残コン排出方式
• 水洗

• 輸送管径
• 125A

• 最大骨材径
• 40mm

ポンプ本体

• コンクリートシリンダー数
• 2

• シリンダ径×ストローク
• Φ225mm×1,650mm

• ホッパ
• 容積：500L　地上高：約1,25m

• 水タンク容量
• 400L

水ポンプ

• 型式
• 複動ピストン式

• 配管洗浄時
• 最大吐出量 25㎥/h
  最大吐出圧力 4.9MPa

• 車体洗浄時
• 最大吐出量 40L/min
  最大吐出圧力 4.9MPa

ブーム

• ブーム型式
• 全油圧4段屈折式

• 最大長さ
• 22.4m

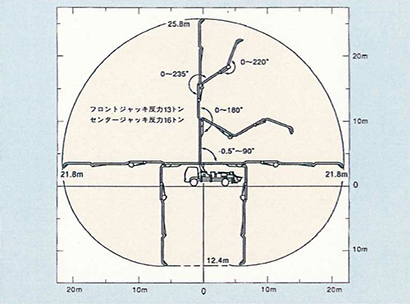

• 最大地上高
• 25.8ｍ

• 旋回角度
• 360°全旋回

• 操作方法
• 電磁油圧式（手動・リモコン両用）

• 仕様輸送管径
• 125A

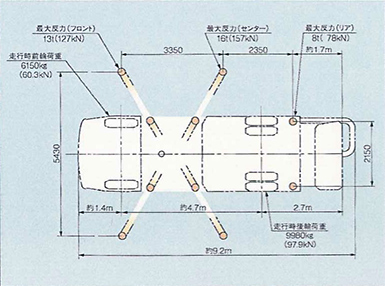

• アウトリガー
• 形式：手動引出し、ジャッキ油圧式
  前部張出スパン：5.4m（最大）
  後部スパン：2.2m（固定）

その他

• 操作方式
• コントロールパネルによる集中制御

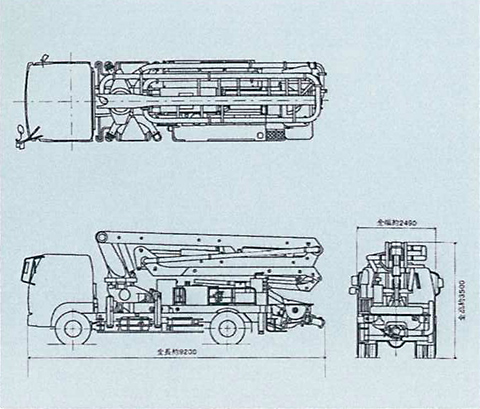

• 車両全長
• 約9,200mm

• 車両全幅
• 約2,490mm

• 車両全高シャシ
• 約3,500mm

• 車両総重量
• 約15,650kg
