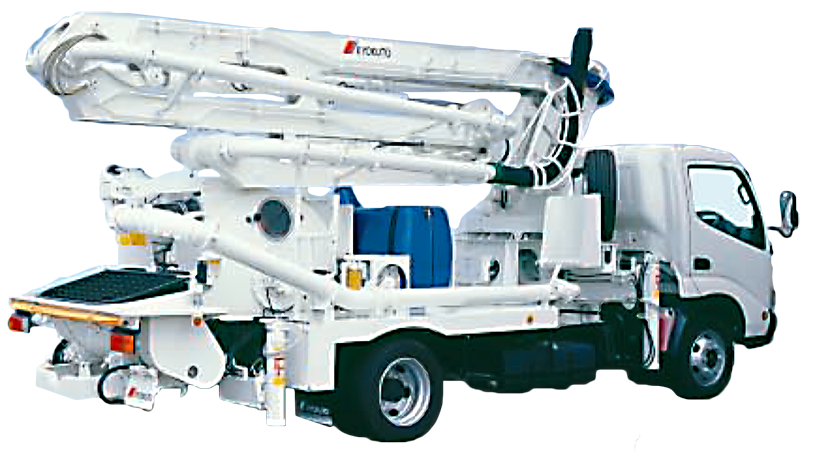

スクイーズクリート
PH55-18
特 長
クラス最大の吐出量55㎥/hポンプ搭載の
18mM型4段屈折ブーム車。
主な仕様
主要諸元
ポンプ
- 型式
- PH55-18
- 方式
- 真空スクイーズ式
- 理論吐出量
- 55㎥/h(高速)、40㎥/h(低速)
- 理論吐出圧力
- 1.8MPa(高速)、2.5MPa(低速)
- 最大骨材寸法
- 25mm
- コンクリートスランプ
- 10㎝以上
- ホッパ容積
- 0.28㎥
- ホッパ地上高
- 約1,015～約1,050mm
- ホッピングチューブ径
- 4.75B
ブーム
- 型式
- 4段屈折式
- 最大地上高
- 18m
- 最大長さ
- 14.8ｍ
- 操作方法
- 電磁油圧式
- コンクリート配管
- 100A
- 旋回角度
- 360°全旋回
アウトリガ
- 形式
- 手動引出し・ジャッキ油圧式
- 張出スパン 前部
- 4,850mm（アウトリガ最外端5,040mm）
- 張出スパン 後部
- 2,960mm（アウトリガ最外端2,880mm）
- ジャッキ反力 前部
- 60kN
- ジャッキ反力 後部
- 50kN
配管洗浄
- 型式
- 水洗
- 方法
- ポンプ本体兼用
- 能力
- 理論吐出量：55㎥/h（高速）、40㎥/h（低速）
理論圧力：1.8MPa（高速）、2.5MPa（低速）
車体洗浄
- 型式
- 水洗
- 方法
- 小型電水ポンプ
- 能力
- 吐出量：90L/min
圧 力：0.3MPa
その他
- 水タンク容量
- 350L
- 架装シャシ
- 3.5t車級
- 車両全長
- 約6,705mm～約6,835mm
- 車両全幅
- 約2,060mm～約2,065mm
- 車両全高
- 約2,875mm～約2,900mm
- 乗員
- 2名
- 車両総重量
- 約7,745kg～約7,985kg

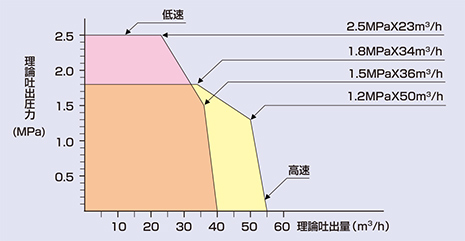

圧送性能

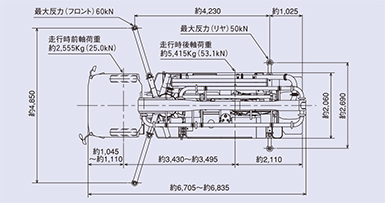

設置寸法

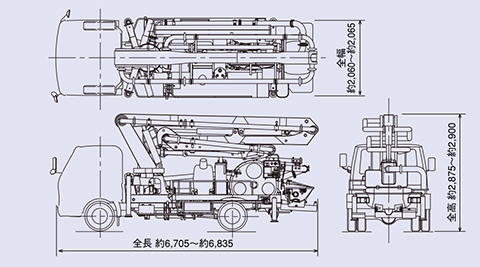

外観図

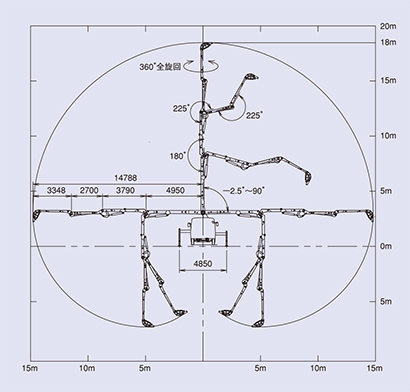

ブーム作業範囲図
