車両詳細
Vehicle Detail

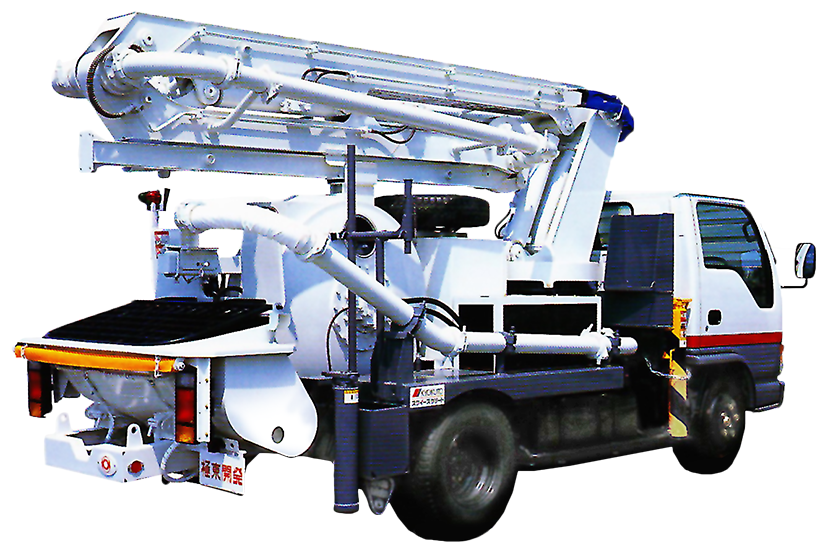

スクイーズクリート

PH45-14

特 長

最大吐出量45㎥/h、最大噴出圧力18kgf/㎥の
真空スクイーズ式ポンプ車。

主な仕様

主要諸元

ポンプ

  • 型式
  • PH45-14
  • 方式
  • 真空スクイーズ式
  • 最大吐出量
  • 45㎥/h(高速)、35㎥/h(低速)
  • 最大吐出圧力
  • 18kgf/㎠(高速)、25kgf/㎠(低速)
  • 最大骨材寸法
  • 25mm
  • コンクリートスランプ
  • 10cm以上
  • ホッパ容積
  • 0.2㎥
  • ホッパ地上高
  • 地上高:いすゞ 約1,050mm/三菱 約1,080mm
  • ホッピングチューブ径
  • 4.5B

ブーム

  • 型式
  • 3段屈折式
  • 最大長さ
  • 10.6m
  • 最大地上高
  • 13.5m
  • 旋回角度
  • 360°全旋回
  • 操作方法
  • 電磁油圧式
  • コンクリート配管径
  • 100A

アウトリガ

  • 形式
  • 手動引出し(前部)・ジャッキ油圧式
  • 張出スパン
  • 4,306m(最大)
  • ジャッキ反力 フロント
  • 6.0ton
  • ジャッキ反力 リヤ
  • 4.0ton

配管洗浄

  • 型式
  • 水洗
  • 方法
  • ポンプ本体兼用
  • 能力
  • 吐出量:45㎥/h(高速)、35㎥/h(低速)
    圧 力:18kgf/㎠(高速)、25kgf/㎠(低速)

車体洗浄

  • 型式
  • 水洗
  • 方法
  • 小型電水ポンプ
  • 能力
  • 吐出量:90L/min(最大)
    圧 力:3.0kgf/㎠(最大)

その他

  • 水タンク容量
  • 350L
  • 適応シャシ
  • KC-NKR71GN(フルパワーP.T.O付)
    KC-FE548C6BK(フルパワーP.T.O付)
  • 車両全長
  • 5,585mm(いすゞ)/5,560mm(三菱)
  • 車両全幅
  • 1,890mm
  • 車両全高
  • 2,740mm(いすゞ)/2,770mm(三菱)
  • 車両総重量
  • 約6,695kg(いすゞ)/約6,600kg(三菱)

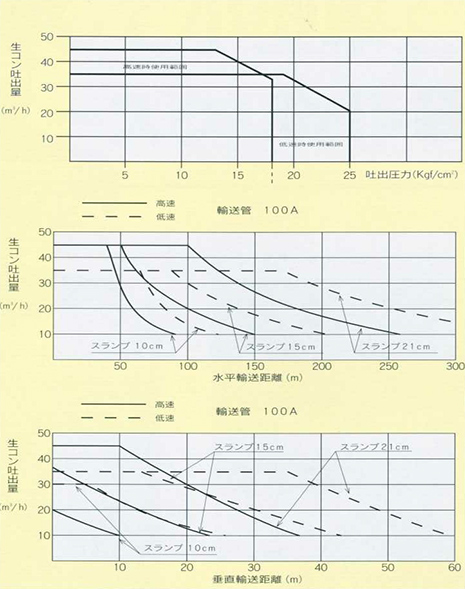

圧送性能

ポンプ能力線図

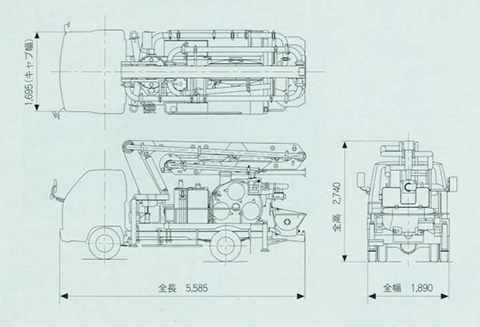

外観図

外観図

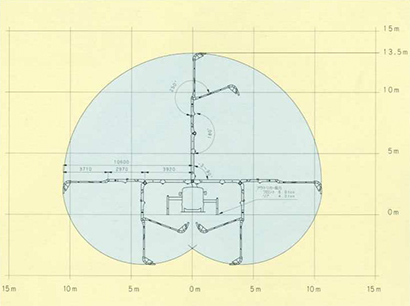

ブーム作業範囲図

ブーム作業範囲図
