車両詳細
Vehicle Detail

ロングブーム

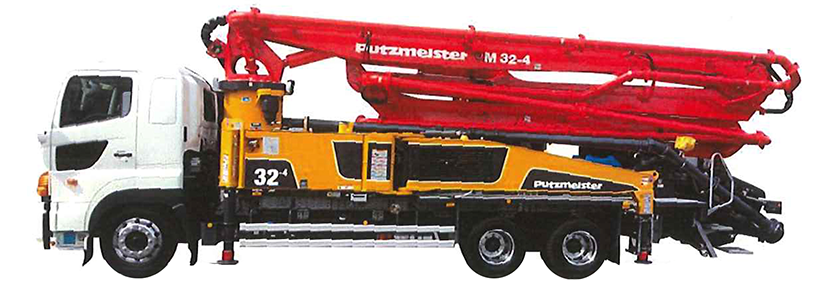

コンクリートポンプ車

BSF32-4.16HZ

特 長

ポスト新長期22t車搭載!4段Z型32mブーム車。
高圧・高吐出2モード(高吐出モード 8.5Mpa・160㎥/h、
高圧モード 13.0Mpa・108㎥/h)

主な仕様

主要諸元

コンクリートポンプ

  • 型式
  • BSF32-4.16HZ
  • 理論最大吐出量
  • 高吐出モード 160㎥/h
    高圧モード 108㎥/h
  • 理論最大吐出圧
  • 高吐出モード 8.5Mpa
    高圧モード 13.0Mpa
  • コンクリートシリンダー径
  • Φ230mm
  • ストローク長
  • 2,100mm
  • コンクリートシリンダー数
  • 2
  • 吐出口口径
  • 175A
  • ホッパー
  • 容量:0.6㎥ 高さ:約1,180mm
    グリル開扉時ポンプ停止安全装置装備
  • 水ポンプ
  • ホッパー洗浄用搭載(25bar, 160L/min)

ブーム

  • ブーム型式
  • 全油圧4段屈折Z式
  • 最大垂直リーチ
  • 31.6m
  • 最大水平リーチ
  • 28.0m
  • 最大下方リーチ
  • 20.7m
  • 設置必要高さ
  • 7.6m
  • 旋回角度
  • 365°
  • グリースシステム
  • 手動式
  • 操作方法
  • 手動・無線・有線
  • コンクリート輸送管径
  • 125A
  • 先端ドッキングホース
  • 125A 1.5m
  • アウトリガー 前
  • 油圧式5.5m
  • アウトリガー 後
  • 油圧式6.9m
  • OSS(片側サポート) 前
  • 3.9m
  • OSS(片側サポート) 後
  • 5.7m

トラックシャーシ

  • 架装シャーシ
  • 総重量22tシャーシ
  • 車両全長
  • 11,030mm
  • 車両全幅
  • 2,490mm
  • 車両全高
  • 3,730mm
  • 車両総重量
  • 約21.9t

ポンプ能力線図

ポンプ能力線図

省スペースアウトリガー

省スペースアウトリガー

外観図

外観図

ブーム作業範囲図

ブーム作業範囲図
