車両詳細
Vehicle Detail

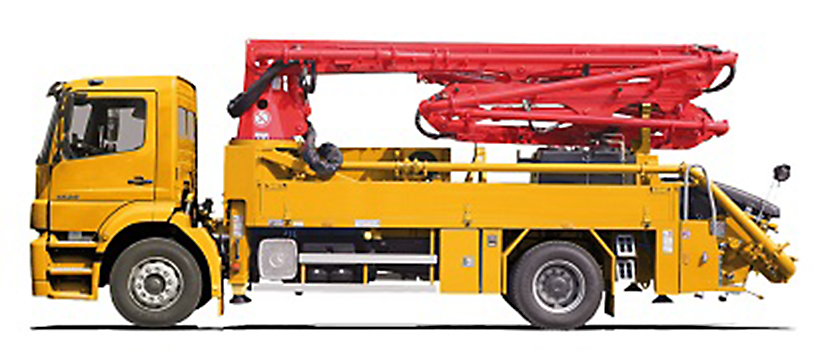

プツマイスター

車載式
コンクリートポンプ車

BSF20-4.09H

特 長

コンパクトサイズで、吐出量90㎥/h。吐出圧7.8Mpa。
両側を挟まれた現場やトンネルインバートにも最適な
コンクリートポンプ車。

主な仕様

主要諸元

コンクリートポンプ

  • メーカー
  • プツマイスター
  • 型式
  • BSF20-4.09H
  • 理論最大吐出量
  • 高吐出モード 90㎥/h
  • 理論最大吐出圧
  • 高吐出モード 7.8Mpa
  • コンクリートシリンダー径
  • Φ230mm
  • コンクリートシリンダー数
  • 2
  • 吐出口口径
  • 175A 150A
  • ホッパー
  • 容量:0.6㎥ 高さ:約1,300mm
    グリル開扉時ポンプ停止安全装置装備
  • 非常停止ボタン
  • シャーシ両サイドとホッパーに設置
  • 洗浄用水ポンプ
  • ホッパー洗浄用搭載(25bar, 160L/min)

ブーム

  • ブーム型式
  • 全油圧4段屈折ZR式
  • 最大垂直リーチ
  • 19.5m
  • 最大水平リーチ
  • 16.1m(グロス)
  • 最大下方リーチ
  • 11.1m
  • 作業角度・長さ
  • ブーム1: 0~96度 5.5m
    ブーム2: 0~188度 3.6m
    ブーム3: 0~260度 3.6m
    ブーム4: 0~246度 3.6m
  • 拡張必要高さ
  • 3.9m
  • 旋回角度
  • 365°
  • 操作方法
  • 手動・無線・有線(25m)
  • コンクリート輸送管径
  • 125A
  • 先端ドホース径
  • 125A 1.5m
  • アウトリガー 前
  • 手動引出し・垂直油圧3.4m
  • アウトリガー 後
  • 固定油圧式2.5m

トラックシャーシ

  • 架装シャーシ
  • 日野シャーシ 4×2
  • 車両全長
  • 8,980mm
  • 車両全幅
  • 2,490mm
  • 車両全高
  • 3,505mm
  • 燃料タンク容量
  • 300ℓ
  • 車両総重量
  • 約14.9t

ポンプ能力線図

ポンプ能力線図

省スペースアウトリガー

省スペースアウトリガー

外観図

外観図

ブーム作業範囲図

ブーム作業範囲図
